| Μέγεθος (ίντσα): | 6.5 ίντσα | Ψήφισμα: | 640×RGB×480 |
|---|---|---|---|
| Διασύνδεση: | RS232/RS485/TTL/USB | Power: | 6.2 W |
| μνήμης flash: | Τυποποιημένο 256MB, επέκταση 2GB | Θερμοκρασία αποθήκευσης: | -30°C ~ +85°C |
| Επισημαίνω: | οθόνη αντικατάστασης LCD,TFT Lcd λειτουργικές μονάδες |
||

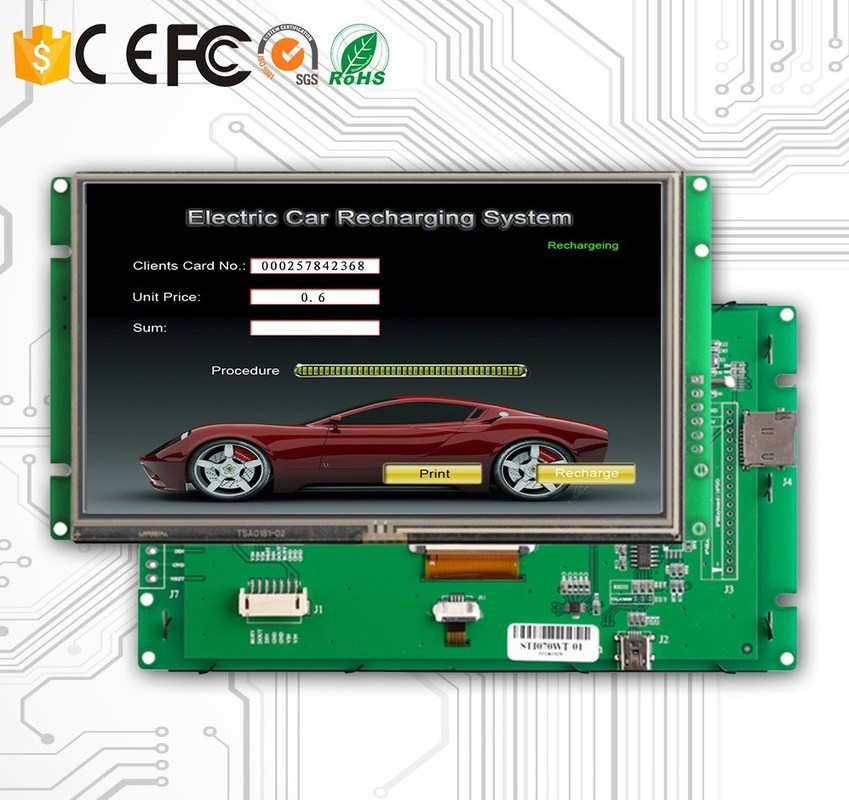

Βιομηχανική LCD επίδειξη 6.5» TFT LCD οθόνης αφής με την αντίσταση
Περιγραφή προϊόντων
1. Ελεγχόμενος από οποιοδήποτε MCU μέσω των απλών «συνόλων εντολής»
2. Χρησιμοποιημένος όπως αφή-σύστημα ελεγκτών & επίδειξης tft-LCD
εύκολο λογισμικό 3. 3 για να σας βοηθήσει να τρέξετε το προϊόν μας.
Αρχή εργασίας
Η ενότητα tft-LCD επικοινωνεί με τον κύριο ελεγκτή μέσω της εντολής, κατόπιν ο κύριος ελεγκτής θα έλεγχε τη μηχανή για να εργαστεί μετά από να λάβει τις εντολές.
Παρακαλώ σημειώστε: Ο κύριος ελεγκτής μπορεί να σχεδιαστεί από το μηχανικό με οποιοδήποτε MCU.
Περιγραφή λογισμικού
2. Συνδέστε τον εξοπλισμό σας με την ενότητα tft-LCD μας από RS232, το λιμένα RS485 ή τη λογική TTL άμεσα, βούλωμα
και παιχνίδι.
3. Γράψτε ένα απλό πρόγραμμα για το MCU για να ελεγχθεί η ενότητα tft-LCD μέσω των ισχυρών «συνόλων εντολής» (
Κώδικας ΔΕΚΑΕΞΑΔΙΚΟΥ).
Αυτός είναι όλος. Εξοικονόμηση πολλών χρόνου και κόστους ανάπτυξης για το μηχανικό.
Παραδείγματος χάριν: Εντολή εικόνας 0x70.
Στείλετε: «0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C»
|
|
Εισαγωγή |
Παράδειγμα |
Σημείωση |
|
AA |
Κεφάλι πλαισίων |
|
Προϊστάμενος πλαισίων μιας εντολής |
|
0x70 |
Κώδικας εντολής |
|
|
|
Pic_ID |
Αριθμός ακολουθίας από την τρέχουσα εικόνα |
0x00 0x01 |
Παρουσιάστε εικόνα - 01 |
|
CC 33 C3 3C |
Τέλος πλαισίων |
|
Τέλος πλαισίων μιας εντολής |
Θα προσφέραμε μια απλή εργαλειοθήκη για να σας βοηθήσουμε για να εργαστούμε με την ενότητα tft-LCD στο PC.
1. Βοηθητική λειτουργία: επιδείξτε πώς να στείλει την εντολή που τίθεται ως στόχος να ελέγξει την επίδειξη TFT.
2. Μεταφορτώστε τη λειτουργία: Μεταφορτώστε τις εικόνες και τα αρχεία διαμόρφωσης στην ενότητα TFT
3. Αγγίξτε τη λειτουργία ελέγχου: Καθορίστε πολλά κουμπιά στο ενδιάμεσο με τον χρήστη, κατόπιν δημιουργήστε μια διαμόρφωση αφής
αρχείο.
4. Λογισμικό πηγών: Δημιουργήστε το αρχείο διαμόρφωσης πηγών.
Πλεονεκτήματα
|
Με την ΚΜΕ & τη Drive συσκευή |
|
Ελεγχόμενος από οποιοδήποτε MCU |
|
Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών |
|
επίδειξη 65536 χρώματος TFT |
|
Οθόνη αφής |
|
ΔΙΕΠΑΦΉ RS232/RS485/TTL UART & ΛΙΜΈΝΑΣ USB |
|
Ευρεία σειρά τάσης |
|
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα |
|
Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης! |
|
Χρησιμοποιημένος ως αφή-ελεγκτής, σύστημα επίδειξης tft-LCD, κ.λπ. |
Εύκολος!!! Ισχυρός!!! Διάσωση!!!
Η ευφυής ενότητα tft-LCD μπορεί να ελεγχθεί από οποιοδήποτε MCU μέσω της ισχυρής & εύκολης εντολής μας
Σύνολο (κώδικας ΔΕΚΑΕΞΑΔΙΚΟΥ), έτσι
πολλοί από το μηχανικό σε περισσότερο από 50 χώρες απολαμβάνουν το προϊόν μας για το νέο πρόγραμμα.
Πρότυπο: STA065WT-01 (προηγμένος τύπος)
|
Φυσική παράμετρος |
|
|
Πρότυπο |
STA065WT-01 |
|
Μέγεθος (ίντσα) |
6.5» |
|
Ψήφισμα |
640×RGB×480 |
|
Διάστημα εικονοκυττάρου |
0.1905 χιλ. × 0.0635 χιλ. (H×V) |
|
Χρώμα |
65536 χρώματα (δεκαεξάμπιτα) |
|
Περιοχή εξέτασης |
132.48 χιλ. × 99.36 χιλ. |
|
Γενική διάσταση |
167.8 χιλ. × 118 χιλ. × 25.5 χιλ. (Ν)/27.1 χιλ. (Τ) |
|
Καθαρό βάρος |
250 γ (Ν)/325g (Τ) |
|
Επιτροπή TFT |
A+ επιτροπή βιομηχανίας επιπέδων |
|
Οθόνη αφής |
Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων Ή χωρίς οθόνη αφής είναι προαιρετικός. |
|
Παράμετρος Backlight |
|
|
Τύπος Backlight |
Οδηγήσεις |
|
Φωτεινότητα |
800 cd/m2 (Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.) |
|
Αντίθεση |
500:1 |
|
Ζωή Backlight |
100.000 ώρες |
|
Γωνία εξέτασης |
80°/80°/80°/60° (L/R/U/D) |
|
Θερμοκρασία εργασίας |
-30°C ~ +70°C |
|
Υγρασία εργασίας |
55°C, 85% |
|
Θερμοκρασία αποθήκευσης |
-30°C ~ +85°C |
|
Τρόπος οθόνης |
Ψηφιακός |
|
Παράμετρος απόδοσης |
|
|
ΚΜΕ |
CortexM3 STM32F103 |
|
Ελεγκτής LCD |
CPLD EPM240 |
|
Αναζωογονήστε το ποσοστό |
60Hz |
|
Ταχύτητα μετατροπής εικόνων |
30 ms/picture (33 pictures/s) |
|
Αστραπιαία σκέψη |
Τυποποιημένο 256MB, επέκταση 2GB |
|
Ποσό μνήμης για την εικόνα |
304 εικόνες |
|
Διεπαφή |
Διεπαφή RS232/RS485/TTL UART |
|
Μεταφόρτωση εικόνων |
MiniUSB2.0 (12Mbps) & κάρτα SD |
|
Σειρά τάσης |
DC5.0V ~ 20V (χαρακτηριστική αξία: 12V) |
|
Δύναμη |
6.2 W |
|
Έκθεση δοκιμής |
|
|
MTBF |
4,250,000H |
|
Θερμοκρασία εργασίας |
-30°C ~ +85°C |
|
Υγρασία αέρα |
60°C, 90% |
|
Συνεχής δοκιμή δόνησης |
10-55Hz, 1.5mm, 10G |
|
Δοκιμή επιτάχυνσης αντίκτυπου |
6ms, 100G |
|
Δοκιμή ESD |
10KV |
|
Δοκιμή αξιοπιστίας ακτινοβολίας |
44W |
|
Μέγεθος |
Ψήφισμα |
|
3.5» |
320*240 |
|
4.3» |
480*272 |
|
5» |
640*480 480*272 800*480 |
|
5.6» |
640*480 |
|
5.7» |
640*480 |
|
7» |
800*480 800*600 1024*600 |
|
8» |
800*600 800*480 1024*768 |
|
8.4» |
800*600 |
|
10.1» |
1024*600 |
|
10.4» |
800*600 |
|
12.1» |
800*600 |
|
15.1» |
1024*768 |
Appliaction
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα σε περισσότερο από 50 χώρες.
1. Όργανο
2. Αστικός ηλεκτρονικός
3. Medical&Beauty
4. Μηχανήματα
5. Ηλεκτρονικός εξοπλισμός
6. Αυτοματοποίηση
7. ΟΧΗΜΑ
